Szia! Pillangószelepek szállítójaként saját bőrömön tapasztaltam, hogy mennyire fontos a megfelelő beállítás a telepítés során. A rosszul beállított pillangószelep mindenféle problémához vezethet, a szivárgástól a csökkent teljesítményig, sőt idő előtti elhasználódásig. Ebben a blogbejegyzésben megosztok néhány tippet, hogyan ellenőrizheti a pillangószelep beállítását a telepítés során, így biztosíthatja, hogy szelepe már az első naptól kezdve varázslatosan működjön.
Miért számít az igazítás?
Mielőtt belemerülnénk az igazítás ellenőrzésének aprólékos dolgaiba, gyorsan beszéljünk arról, miért olyan fontos ez. A megfelelően beállított pillangószelep zökkenőmentes működést tesz lehetővé. A tárcsának szabadon kell forognia a szeleptesten belül, és zárt állapotban szorosan tömítenie kell. Ha a szelep rosszul van beállítva, előfordulhat, hogy a tárcsa nem zár egyenletesen, ami szivárgást okozhat. Ez nagy dolog, különösen azokban az alkalmazásokban, ahol veszélyes vagy drága folyadékokkal van dolgunk.
Ezen túlmenően a hibás beállítás extra terhelést jelenthet a szelepelemekre. Ez idővel megnövekedett súrlódáshoz, az ülés és a tárcsa gyorsabb kopásához, és végső soron a szelep rövidebb élettartamához vezethet. Tehát mindenképpen érdemes időt szánni az igazítás ellenőrzésére a telepítés során.
Telepítés előtti ellenőrzések
1. Vizsgálja meg a szelepet és a csöveket
Mielőtt elkezdené a telepítési folyamatot, alaposan nézze meg a pillangószelepet és a csővezetéket, amelyhez csatlakoztatni fogja. Ellenőrizze, hogy nincsenek-e látható sérülések, például horpadások, karcolások vagy vetemedés a szeleptesten vagy a csőkarimákon. Győződjön meg arról, hogy a csőkarimák tiszták és szennyeződésmentesek. A karimák közötti idegen részecskék megakadályozhatják a megfelelő beállítást és tömítést.
2. Ellenőrizze a karimacsavarokat
Győződjön meg arról, hogy a karimacsavarok megfelelő méretűek és hosszúságúak a szelephez. A nem megfelelő csavarok használata egyenetlen meghúzáshoz és eltolódáshoz vezethet. Ellenőrizze azt is, hogy a szelepkarimák csavarfuratai és a csőkarimák megfelelően illeszkednek-e. Ha nem, szükség lehet néhány beállításra, vagy ritka esetekben ki kell cserélni a karimákat.
A telepítés lépései és az igazítás ellenőrzése
1. Helyezze el a szelepet
Óvatosan helyezze a pillangószelepet a csőkarimák közé. Győződjön meg arról, hogy a szelep középen és egyenesen áll. Ehhez használhat egyenes élvonalat vagy lézeres szintezőt. Ha a szelep aOstya fogantyús pillangószelep, fontos, hogy helyesen helyezze el, hogy a fogantyú zökkenőmentesen működjön, és a szelep könnyen hozzáférjen a karbantartáshoz.
2. Helyezze be a csavarokat
Ha a szelep a helyére került, helyezze át a csavarokat a karima furatain. Még ne húzza meg őket. Csak lazán helyezze be őket, hogy a szelep szükség esetén továbbra is állítható legyen. Győződjön meg arról, hogy a csavarok egyenletesen helyezkednek el a karima körül.
3. Ellenőrizze a karima párhuzamosságát
Használjon hézagmérőt a szelepperemek és a csőkarimák közötti párhuzamosság ellenőrzéséhez. A karimák közötti hézagnak végig egyenletesnek kell lennie. Ha a rés túlságosan változik, az azt jelzi, hogy a karimák nem párhuzamosak, ami eltolódáshoz vezethet. Előfordulhat, hogy a szelep alátétezését vagy a csővezeték beállítását kell elvégeznie a párhuzamosság javításához.
4. Ellenőrizze a szeleptárcsa helyzetét
Ha a szelep nyitott helyzetben van, szemrevételezéssel ellenőrizze a tárcsa helyzetét. A tárcsának a szeleptest közepén kell lennie, és szabadon kell forognia anélkül, hogy az oldalakhoz ütközne. A lemez kifutásának mérésére tárcsajelzőt is használhat. A túlzott kifutás az eltolódás jele lehet.
5. Húzza meg a csavarokat mintaszerűen
Ha elégedett az igazítással, ideje meghúzni a csavarokat. De ne csak véletlenszerűen húzza meg őket. Használjon csavaros meghúzási mintát, például csillagmintát. Ez segít abban, hogy a karimák egyenletesen húzódjanak meg, és hogy a szelep megfelelően illeszkedjen. Fokozatosan, több menetben húzza meg a csavarokat, minden alkalommal növelve a nyomatékot, amíg el nem éri a szelep ajánlott nyomatékértékét.
Különleges szempontok a különböző típusú pillangószelepekhez

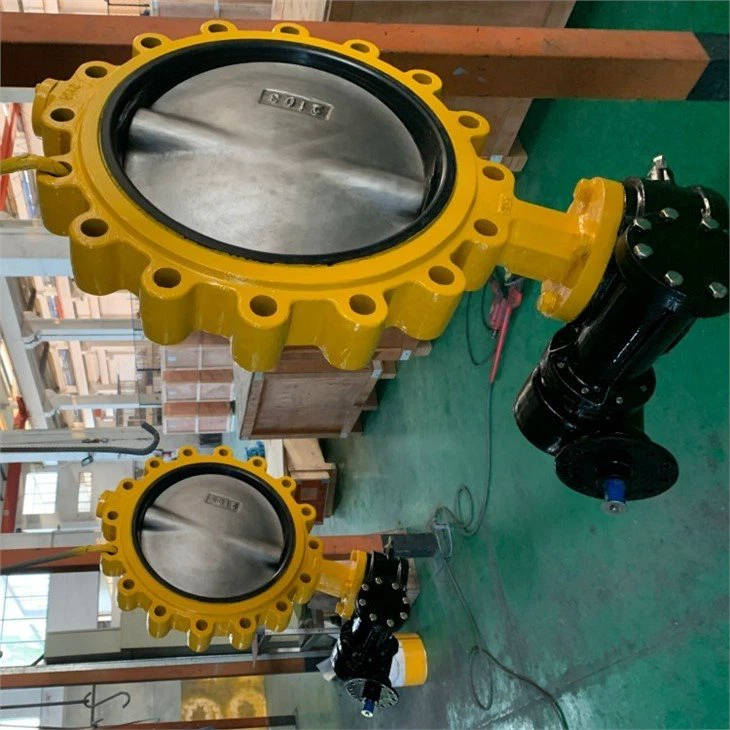

Bélés pillangószelepek
A bélelő pillangószelepek speciális béléssel rendelkeznek a szeleptesten és a tárcsán. A beállítás ellenőrzésekor ügyeljen arra, hogy ne sértse meg a bélést. A bélés könnyen megkarcolódhat vagy elszakadhat, ami befolyásolhatja a szelep teljesítményét és tömítőképességét. Győződjön meg arról, hogy a szelep tiszta környezetben van felszerelve, hogy elkerülje a törmelék bejutását a bélés és a tárcsa közé.
Hegesztett pillangószelep
A hegesztett pillangószelepek esetében az igazítás különösen kritikus, mert ha a szelep a helyére van hegesztve, sokkal nehezebb a beállításokat elvégezni. Hegesztés előtt használjon hegesztési varratokat, hogy a szelepet a helyén tartsa, miközben duplán hajtja - ellenőrizze az igazítást. A teljes hegesztés befejezése előtt győződjön meg arról, hogy a szelep minden irányban tökéletesen be van állítva.
Telepítés utáni ellenőrzések
1. Funkcióteszt
A szelep felszerelése és a csavarok meghúzása után végezzen működési tesztet. Nyissa ki és zárja el többször a szelepet, hogy megbizonyosodjon a zökkenőmentes működésről. Figyeljen minden olyan szokatlan zajra, mint például csiszolás vagy kaparás, amelyek hibás beállításra vagy egyéb problémákra utalhatnak.
2. Szivárgásteszt
Végezzen szivárgástesztet, hogy ellenőrizze, nincs-e szivárgás a szelep karimái körül vagy magán a szelepen keresztül. Használhat nyomáspróbát vagy szappanoldat-tesztet. Ha bármilyen szivárgást talál, akkor valószínűleg a szelep rosszul van beállítva, vagy a csavarok nincsenek megfelelően meghúzva.
Következtetés
A pillangószelep beállításának ellenőrzése a telepítés során döntő lépés, amely sok fejfájástól kímélheti meg az utat. Az ebben a blogbejegyzésben ismertetett lépések követésével biztosíthatja, hogy pillangószelepe megfelelően legyen beszerelve, és megbízhatóan fog működni az elkövetkező években.
Ha Ön a kiváló minőségű pillangószelepek piacán dolgozik, legyen szó akár aOstya fogantyús pillangószelep,Bélés pillangószelepek, vagyHegesztett pillangószelep, gondoskodunk róla. Pillangószelepek széles választékát kínáljuk a különböző alkalmazásokhoz és követelményekhez. Ha kérdése van, vagy szeretné megbeszélni konkrét igényeit, forduljon hozzánk bizalommal. Azért vagyunk itt, hogy segítsünk Önnek meghozni a megfelelő választást projektje számára.
Hivatkozások
- Szelepszerelési és karbantartási kézikönyvek ipari gyártóktól
- ASME B16.34 - Szelepek - Karimás, menetes és hegesztővég
- API 609 – Pillangószelepek, dupla – karimás, fül – típus és lapka – típus
